| 簡要說明 | |
|---|---|
|
檔案：
\examples\Processing\Shading\Shading2D\PixelwiseFFC_CoefficientBuffer\mE5-MA-VCL\2D_FFC_CoefficientBuffer.vad |
 |
|
平台： mE5-MA-VCL, iF-CXP12-Q |
|
|

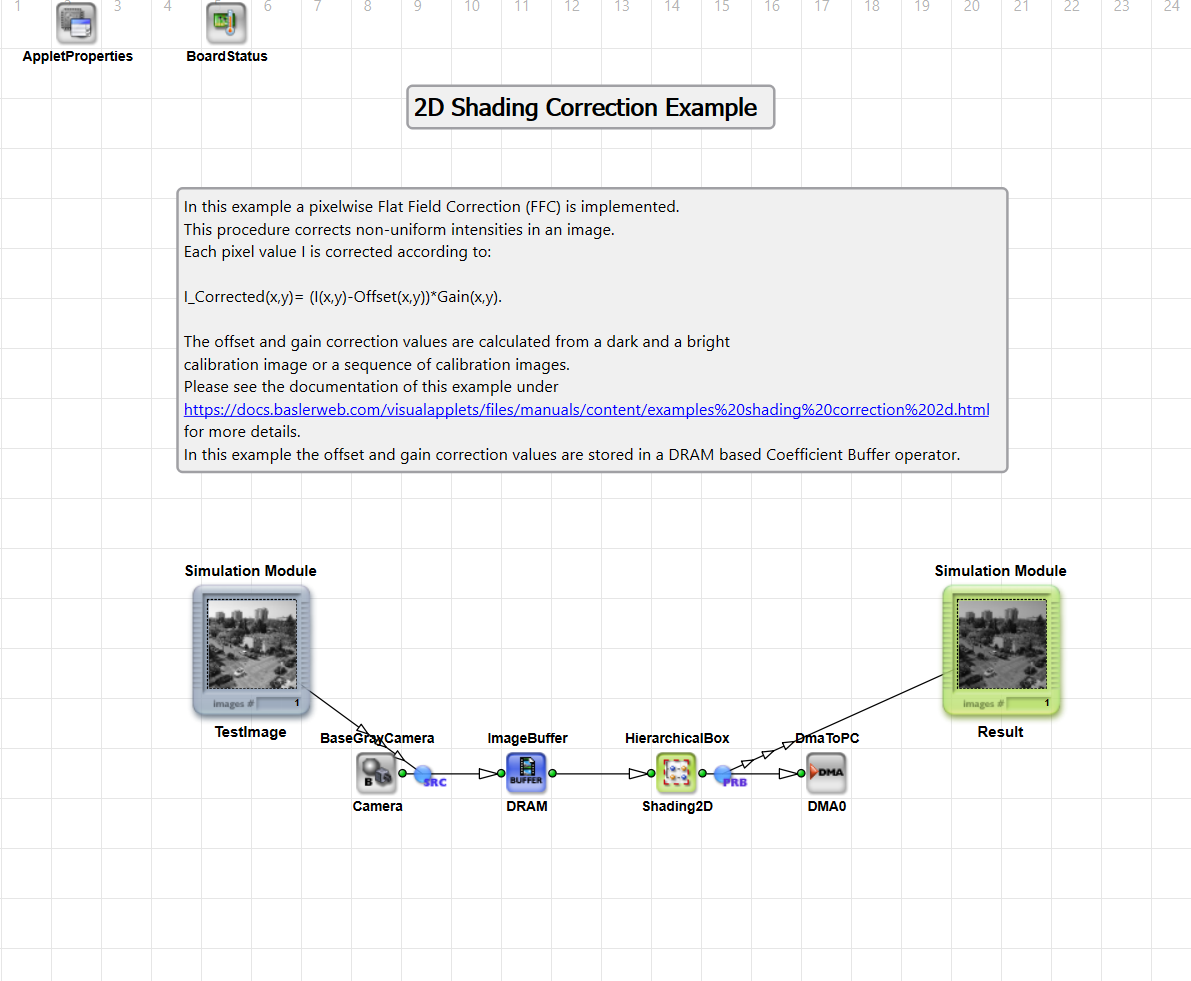

短說明 此範例展示了 2D 平場校正 (Flat Field Correction) 的實作。 校正值會儲存在擷取卡 RAM 中（mE5-MA-VCL 上的 CoefficientBuffer 運算子以及 iF-CXP12-Q 上的 CoefficientBufferMultiRoi 運算子）。 此 Applet 執行高精確度的偏移與增益校正。 |
|
平面均勻性校正（Flat Field Correction, FFC）是一種用於校正與補償影像中因光照條件不均、感測器不均等
原因所造成的色彩與亮度不均勻現象的方法。
若要校正影像的像素值 I，必須擷取一張或一連串無光線照射至
相機感測器的影像（暗影訊框），以及一張或一連串
明亮影像。在明亮影像中，不應有任何結構可見（例如均勻的紙張），且
最大亮度值通常約為
飽和值的 70%。如果擷取了多個暗影訊框與明亮訊框，則會從
影像序列中計算出平均暗影訊框與明亮訊框。
為了校正不均勻的影像，可以根據
暗影訊框與明亮訊框為每個像素計算出兩個值，分別稱為增益（gain）與偏移量（offset）。
校正後的像素值
其計算方式如下：
偏移量對應於暗影訊框的像素值。增益值的計算方式如下：
